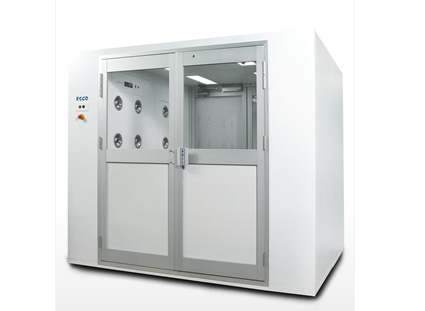

风淋室是一种净化设备,是为工作人员进出洁净区所设置的专用通道,可以有效清除人身和物体表面的尘埃,减少带入洁净室的灰尘量。同时起到气闸室功能,防止不清洁空气侵入。以配合洁净空调系统,确保洁净室达到所需洁净度。
工作原理
经高效过滤器过滤后的洁净气流由可旋转喷嘴从各个方向喷射至人身上,从而有效而迅速地清除尘埃粒子。清除后的尘埃粒子再经由初、高效过滤器过滤后重新循环到风淋区域内。为了达到吹淋的最佳效果,风淋室设计的喷嘴出风口风速能达到25m/s以上,吹到人身上的风速最低18m/s,出厂的初始风淋时间设置为15秒。
风淋室提供了模块化的组装方式,可以按实际需要拼装成各种长度的风淋尺寸。
产品特色
1、自动化控制:
系统采用PLC智能化的控制手段,控制面板上LED显示屏可正确显示风淋的运行状态、双门的互锁状态、风淋周期进度和延时开门状态。并设有光电感应器,单向通道风淋室,从非洁净区进入,关门后红外线感应有人就吹淋,吹淋后入门锁闭,只能从出门走出风淋室;
2、人性化操作:
人性化的控制面板设计,清晰的指示灯指示,给予用户清晰正确的风淋流程指示。软键触按式时间继电器,LED显示及设置吹淋时间,范围在00-99s可调,用户可根据风淋室外部环境的差异调节吹淋时间;
3、高洁净度、高风速:
采用美国AAF初、高效过滤器两级过滤系统,无隔板低阻力高效过滤器,过滤效率为:99.99%,确保净化级别。配全不锈钢多角度可调喷嘴,双涡壳外转子大风量低噪风机,风嘴出风口风速高达25m/s以上,吹到人体上风速18m/s以上
4、模块式结构:
风淋室箱体采用模块化设计方案,可以按实际需要拼装成各种长度的风淋尺寸。一台风淋室由一节或多节风淋单元组成,对于大体积的风淋设备,可分拆成多个模块,使得生产、运输、安装特别方便、快捷;
5、高性能、高密封:
采用进口电子元器件,运行性能稳定可靠 ,先进的减噪静音装置系统及采用EVA密封材料,密闭性能高。
可选配件
1、红外线感应自动移门、自动卷帘门、气动门、双开门等
2、ULPA超高效空气过滤器
3、全不锈钢材质箱体、全冷板静电喷塑箱体、内壁不锈钢等
4、底板无门槛配置,可方便货车出入
5、黄光灯/紫外线杀菌灯/急停开关
6、美国RICHMOND除静电离子系统
7、PLC(可编程逻辑控制器)自动控制系统、变频器等
a、彩钢板风淋室
产品名称 | 彩钢板单人双吹风淋室 | 彩钢板双人双吹风淋室 | 彩钢板货物风淋室 |
产品型号 | SPCF-A | SPCF-B | SPCF-C |
材质 | 50mm厚EPS(泡沫)夹心彩钢板 | ||
外部尺寸(L*W*H) | 1500*900*2100mm | 1500*1800*2100mm | 2000*2000*2100mm |
内部尺寸(L*W*H) | 750*800*2000mm | 750*1700*2000mm | 1200*1900*2000mm |
风速 | ≥20m/s | ≥20m/s | ≥20m/s |
喷嘴数量 | 12只 | 24只 | 24只 |
风淋周期 | 0~99s可调 | 0~99s可调 | 0~99s可调 |
门控方式 | 无 | 电子互锁(选配) | 电子互锁(选配) |
开启方式 | 闭门自动风淋 | 红外感应自动风淋 | 红外感应自动风淋 |
电源 | 380V/50Hz | 380V/50Hz | 380V/50Hz |
额定功率 | 1.6kw | 3.2kw | 3.2kw |
重量 | 约260kg | 约500kg | 约500kg |
b、钢板风淋室
产品名称 | 钢板单人双吹风淋室 | 钢板双人双吹风淋室 | 钢板货物风淋室 |
产品型号 | SPGF-A | SPGF-B | SPGF-C |
材质 | 1.2mm厚优质冷轧钢板,表面静电喷塑处理 | ||
外部尺寸(L*W*H) | 1400*900*2100mm | 1400*1800*2100mm | 2000*2000*2100mm |
内部尺寸(L*W*H) | 850*800*2000mm | 850*1750*2000mm | 1400*1950*2000mm |
风速 | ≥20m/s | ≥20m/s | ≥20m/s |
喷嘴数量 | 12只 | 24只 | 24只 |
风淋周期 | 0~99s可调 | 0~99s可调 | 0~99s可调 |
门控方式 | 电子互锁(选配) | 电子互锁(选配) | 电子互锁(选配) |
开启方式 | 红外感应自动风淋 | 红外感应自动风淋 | 红外感应自动风淋 |
电源 | 380V/50Hz | 380V/50Hz | 380V/50Hz |
额定功率 | 1.6kw | 3.2kw | 3.2kw |
重量 | 约260kg | 约500kg | 约500kg |
c、不锈钢风淋室
产品名称 | 不锈钢单人双吹风淋室 | 不锈钢双人双吹风淋室 | 不锈钢货物风淋室 |
产品型号 | SPBF-A | SPBF-B | SPBF-C |
材质 | 304型1.0mm厚拉丝不锈钢板,可根据客户选配不锈钢板厚和型号 | ||
外部尺寸(L*W*H) | 1400*900*2100mm | 1400*1800*2100mm | 2000*2000*2100mm |
内部尺寸(L*W*H) | 850*800*2000mm | 850*1750*2000mm | 1400*1950*2000mm |
风速 | ≥20m/s | ≥20m/s | ≥20m/s |
喷嘴数量 | 12只 | 24只 | 24只 |
风淋周期 | 0~99s可调 | 0~99s可调 | 0~99s可调 |
门控方式 | 电子互锁(选配) | 电子互锁(选配) | 电子互锁(选配) |
开启方式 | 红外感应自动风淋 | 红外感应自动风淋 | 红外感应自动风淋 |
电源 | 380V/50Hz | 380V/50Hz | 380V/50Hz |
额定功率 | 1.6kw | 3.2kw | 3.2kw |
重量 | 约260kg | 约500kg | 约500kg |
